表面贴装电阻器

KOA厚膜片式电阻器产品型号及应用参数

特点	型号	图像	电阻值(Ω)	额定功率(W)	尺　寸（mm）	允许偏差(±%)	T.C.R.(×10-6/K)
通用型	RK73B		1～22M	0.03～2	0402～6332	2, 5	0～+300 ±200～±400
精密级	RK73H		1～10M	0.03～2	0402～6332	0.5, 1	±100～±400
超精密级	RK73G		10～1M	0.05～0.25	0603～3216	0.25, 0.5, 1	±50
超精密级 (高信頼性)	RS73		10～10M	0.2～0.33	1608～3216	0.1, 0.25, 0.5, 1	±25, ±50
基板内置用	XR73B XR73H XR73Z		1～10M	0.063	0603～1005	1, 5	±100～±400
片式跳线	RK73Z		50mΩ max.	-	0402～6332	-	-
长边电极	WK73R		10～1M	0.33～2.0	0510～3263	0.5, 1, 5	±100,±200
长边电极 (高電力)	WK73R		10～1M	1.5～3.0	1632～3263	0.5, 1, 5	±100,±200
长边电极 (耐浪涌)	WG73		560m～1k	1～2	1632～3263	10, 20	±100
高压用	HV73		10k～100M	0.1～1	1608～6332	0.5, 1, 2, 5	±100, ±200, ±300
高压用(车载用)	HV73V		10k～51M	0.1～0.33	1608～3216	0.5, 1, 2, 5	±100, ±200
耐浪涌・ 耐脉冲	SG73		1～1M	0.1～1	1608～6332	10, 20	±200, ±400
耐浪涌(精密级)	SG73S		1～10M	0.2～1	1005～3226	0.5, 1, 2, 5	±100, ±200
耐脉冲(精密级)	SG73P		1～10M	0.2～1	1005～3226	0.5, 1, 2, 5	±100, ±200
耐脉冲 (超精密级)	SG73G		10～1M	0.33～0.5	1608～3216	0.25, 0.5	±50
耐高热	HSG73P		1～10M	0.125～0.75	1005～3216	1, 5	±200

KOA抗硫化片式电阻器产品型号及应用参数

特点	型号	图像	电阻值范围(Ohm)	额定功率(W)	尺　寸	允许偏差(±%)	T.C.R.(×10-6/K)
抗硫化(通用型)	RK73B-RT		1～10M	0.03～2	0402～6332	2, 5	0～+300 ±100～±300
抗硫化(精密级)	RK73H-RT		1～10M	0.03～2	0402～6332	0.5, 1	±100～±300
抗硫化(跳线)	RK73Z-RT		50m max. (100m max.: 1H)	-	0603～6332	-	-

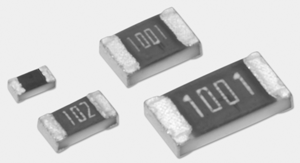

抗硫化(超精密级)	RK73G-RT		30～1M	0.1～0.25	1005～3216	0.25, 0.5, 1	±50
抗硫化(超精密级, 高信頼性)	RS73-RT		10～10M	0.2～0.33	1608～3216	0.1, 0.25, 0.5, 1	±25, ±50
抗硫化(长边电极)	WK73-RT		0.2～1M	0.75～2.0	1220 ～3263	1, 5	±100, ±200
抗硫化 (长边电极)	WK73-RT (高電力)		0.2～1M	1.5～3.0	1632 ～3263	1, 5	±100～±200
抗硫化(高压用)	HV73-RT		10k～51M	0.1～1	1608～6332	0.5, 1, 2, 5	±100, ±200
抗硫化(高压用, 车载用)	HV73V-RT		10k～51M	0.1～0.33	1608～3216	0.5, 1, 2, 5	±100, ±200
抗硫化(耐浪涌)	SG73-RT		1～1M	0.1～1	1608～6332	10, 20	±200, ±400
抗硫化(耐浪涌:精密级)	SG73S-RT		1～10M	0.2～1	1005～3226	0.5, 1, 2, 5	±100, ±200
抗硫化(耐脉冲：精密级)	SG73P-RT		1～10M	0.2～1	1005～3226	0.5, 1, 2, 5	±100, ±200
抗硫化 (耐高热)	HSG73P-RT		1～10M	0.125～0.75	1005~3216	1, 5	±200
抗硫化(低抵抗)	SR73-RT		100m～10	0.166～0.66	1005～3226	1, 2, 5	±100～±300

KOA模压片式电阻器产品型号及应用参数

特点	型号	图像	电阻值范围(Ohm)	额定功率(W)	尺　寸	允许偏差(±%)	T.C.R.(×10-6/K)
模压外壳	SLR		301m～1M	1	6432	0.5, 1, 5	±100
模压外壳	MWS		1～470	5(2.5/素子)	16.9×8.6	5	±200

KOA薄膜片式电阻器产品型号及应用参数

特点	型号	图像	电阻值范围(Ω)	额定功率(W)	尺　寸	允许偏差(±%)	T.C.R.(×10-6/K)
金属膜(抗高温)	RN73H		10～1.5M	0.063～0.25	1005～3226	0.05, 0.1, 0.25, 0.5, 1	±5～±100
金属膜(高信頼性)	RN73R		10～1.5M	0.063～0.25	1005～3226	0.05, 0.1, 0.25, 0.5, 1	±5～±100
金属膜(高精度)	RN73*		10～1M	0.063～0.25	1005～3226	0.05, 0.1, 0.25, 0.5, 1	±5～±100

KOA保险丝电阻器产品型号及应用参数

特点	型号	图像	电阻值范围(Ohm)	额定功率(W)	尺　寸	允许偏差(±%)	T.C.R.(×10-6/K)
保险丝电阻器	RF73		0.2～510	0.063～1	1608～6332	5	±500,+1000～-500

KOA圆筒形电阻器/MELF型电阻器产品型号及应用参数

特点	型号	图像	电阻值范围(Ω)	额定功率(W)	尺　寸	允许偏差(±%)	T.C.R.(×10-6/K)
碳膜(通用型)	RD41		1～2.2M	0.25	3.5x1.4, 5.9x2.2	2, 5	±350～-450 0~-1300
金属膜(高精度)	RN41		0.22～5.11M	0.25～1	3.5x1.4, 5.9x2.2	0.1, 0.25, 0.5, 1, 5	±25～±200
跨接线	CC		20mΩ max.	-	3.5x1.4, 5.9x2.2	-	-

KOA片式网络电阻器/排阻器产品型号及应用参数

特点	型号	图像	电阻值范围(Ω)	额定功率(W)	尺　寸	允许偏差(±%)	T.C.R.(×10-6/K)
独立型电阻网络	RIA		10～510k	50m～ 200m	8, 14, 16, 20, 24	0.1, 0.25, 0.5, 1, 2, 5	±10～±100
定制电阻网络	RNX		10～510k	50m～ 200m	8, 14, 16, 20, 24	0.1, 0.25, 0.5, 1, 2, 5	±10～±100
高精度分压电阻器	RTY		30～200k	200m	3	0.1, 0.25, 0.5, 1, 2, 5	±10～±100
巴士型电阻网络	RBA		10～100k	50m～ 200m	8, 14, 16, 20, 24	1, 2, 5	±25～±100
高速巴士型终线电阻网络	RBB		10～100k	50m～ 200m	8, 14, 16, 20, 24	1, 2, 5	±25～±100
SOT-23电阻网络	RTX		51～40k	50m～ 200m	3	1, 2, 5	±25～±100
双终端网络	RDA		150～10k	50m～200m	16, 20	2, 5	±25～±100
差动终端网络	RDB		150～10k	50m～ 200m	16, 20	2, 5	±25～±100
定制电阻网络	RLA		1k～30k	50m～ 200m	14, 16	2, 5	±100
高压, 分压电阻	HVDP08		0.5M~51M	250m	24	0.1, 0.25, 0.5, 1	±25～±50
薄膜排阻(高精度)	CNN		1k, 10k, 100k	0.05	2012x2	0.1, 0.25	±25

KOA跳线电阻器产品型号及应用参数

特点	型号	图像	电阻值	额定电流	尺　寸（mm）
片式跳线	RK73Z		50mΩ max.	0.5A～2A	0402～6332
金属板跳线电阻	TLRZ		0.2mΩ max. (0.5mΩ max.: 1E)	10A～50A	1005～3216
大电流跳线电阻	SLZ		0.5mΩ max.	44A	6332
